盈蓝测量量具主要分为三大类量具：卡尺类、微分量具类、表类量具类及气动量仪。

要求：为使在用计量器具处于正常完好的状态，保证测量的准确可靠，计量器具操作人员应正确、合理使用计量器具和仪器设备，并要做好日常维护保养工作。

• 按结构和工作原理分类

• 卡尺包括游标卡尺、带表卡尺、电子数显卡尺、高度卡尺、深度卡尺等各种卡尺。
• 微分量具主要有外径千分尺、内测千分尺、内径千分尺、测厚千分尺、公法线千分尺、螺纹千分尺等，还包括微米千分尺、杠杆千分尺等。
• 表类量具主要有百分表、杠杆百分表、杠杆千分表、内径百分（千分）表、千分表等。
• 光学式计量器具主要有放大镜，万能工具显微镜等。
• 气动式计量器具主要有气动量仪等。
• 电动式计量器具包括凡有电力驱动的测量装置。
• 光电式计量器具主要有投影仪等。

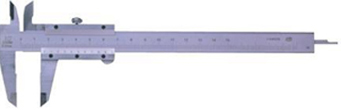

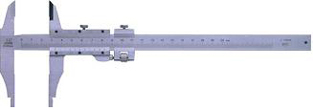

• 卡尺

测量范围一般有0－125、0－150、0－300、0－500、0－1000、0－1500、0－2000mm几种。卡尺的结构主要由尺身、尺框、深度尺、游标、上下量爪、紧固螺钉、片弹簧、微动装置几部分组成。

卡尺的用途是测量工件内、外尺寸、宽度、厚度、深度和孔距等。

常见卡尺及应用

①　三用游标卡尺:可测量内、外长度尺寸和深度尺寸

②　双面量爪游标卡尺：可测量内、外长度尺寸

③　单面游标卡尺：可测量内、外长度尺寸

④　深度游标卡尺：主要用于测量阶梯、盲孔沟槽等深度尺寸

⑤　高度游标卡尺：可测量高度尺寸、可用于划线

⑥　带表卡尺测量读数用指针来显示

⑦　测量读数用数字显示的电子数显卡尺

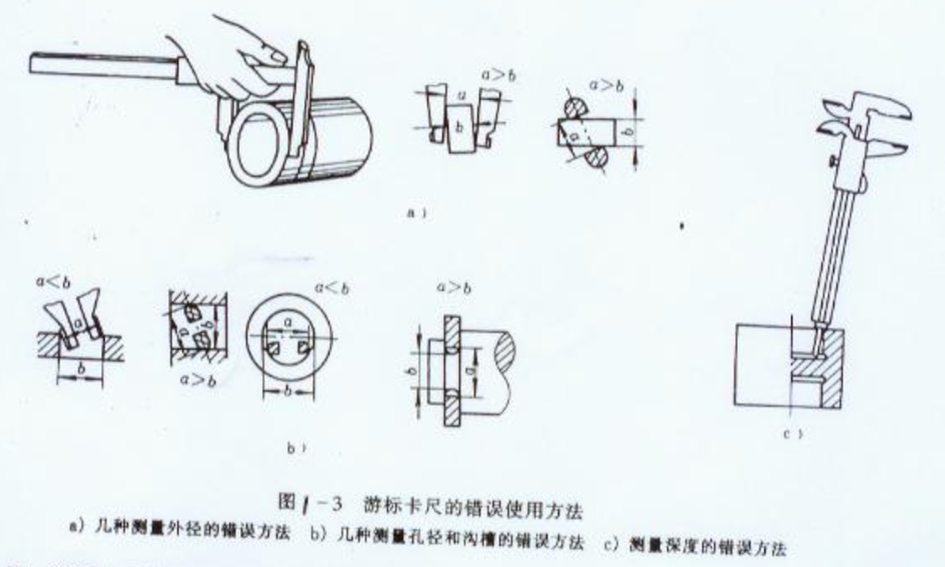

使用注意事项

1. 使用前要认真检查周期检定证书是否有效和外观质量以及各部位的相互作用是否良好可靠。

2. 文明操作，合理使用，使用后应将卡尺放在工具盒内，不乱拿乱放

3. 不能将卡尺当作其它工具使用，如当锒头敲击工件，将卡尺的量爪当划线工具等。

4. 使用前，应先把量爪和被测工件表面的灰尘和油污等擦干净，以免碰伤游标卡尺量爪在和影响测量精度，同时检查各部件的相互作用，如尺框和微动装置移动是否灵活，坚固螺钉是否能起作用等。

5. 检查游标卡尺零位，使游标卡尺两量爪紧密贴合，用眼睛观察应无明显的光隙不应有可见的白光（允许有可见蓝光）。

6. 使用时，要掌握好量爪面同工件表面接触时的压力，既不太大，也不太小，刚好使测量面与工件接触，同时量爪还能沿着工件表面自由滑动。有微动装置的游标卡尺，应使用微动装置。

7. 游标卡尺读数时，应把游标卡尺水平地拿着朝亮光的方向，使视线尽可能地和尺上所读的刻线垂直，以免由于视线的歪斜而引起读数误差。必要时可以用3到5倍的放大镜。为减小读数误差最好在工件的同一位置上多测量几次，取其平均值读数。

8. 测量外尺寸时，读数后，切不可从被测工件上猛力抽下游标卡尺，否则会使量爪的测量面磨损。

9. 不能用游标卡尺测量运动着的工件。

10. 不准以游标卡尺代替卡钳在工件上来回拖拉。

11. 游标卡尺不要放在强磁场附近（如磨床的磁性工作台上），以免使游标卡尺感受磁性，影响使用。

12. 使用后要对卡尺进行必要的保养，擦净油污、铁屑，如卡尺接触水液，需用清洁汽油擦洗干净，（不可使用丙酮、酒精），然后在工作面涂上防锈油。卡尺放入量具盒前应使两测量面保持一定缝隙，以防卡尺测量面锈蚀，应当注意使游标卡尺平放，尤其是大尺寸的游标卡尺，否则会使主弯曲变形。

13. 电子数显卡尺应避免水等液体物质渗入尺框内，以免损坏电子元件。电子数显卡尺不使用数据出口端时，不要将端口盖拆下，更不要将金属器件任意触及输出端，以免损坏电子元件。

14. 发现卡尺有故障或示值不准确，及时报告，由计量人员处理。

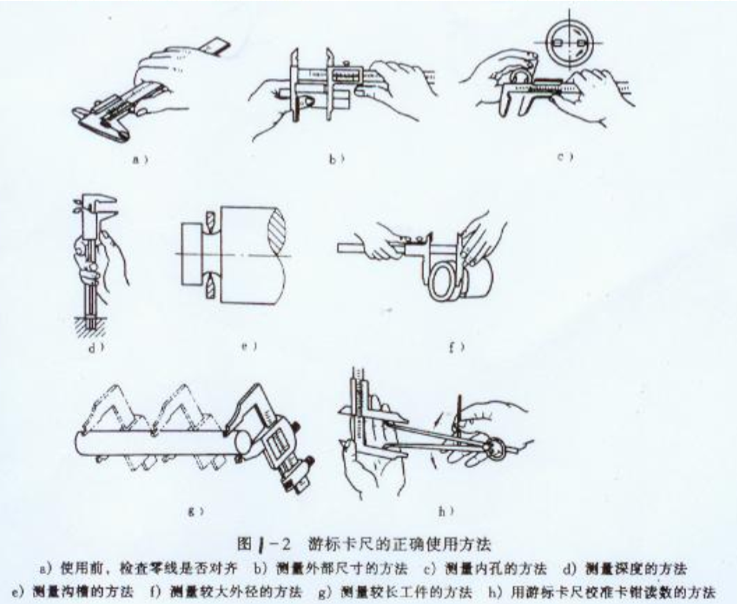

使用方法及手势

• 测微量具

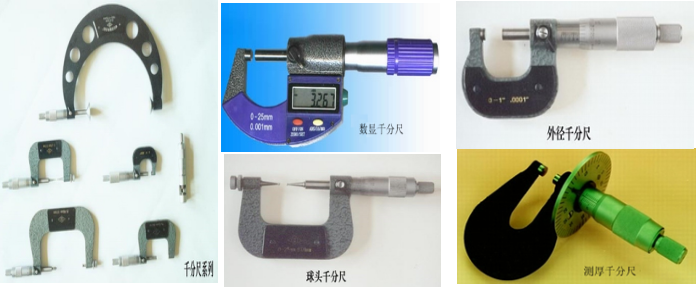

2.1.测轴千分尺：测量轴径、宽度、厚度等外尺寸

① 外径千分尺：可绝对测量也可相对测量，分度值有0.01mm,也有0.001mm的（称为微米千分尺）测量范围：0～25mm，

25～50mm，…475～500mm ；500～600mm，600～700mm，…900～1000mm

② 杠杆卡规：主要用于相对测量，也可用于绝对法测量形位误差  分度值：0.005mm，0.002mm两种，测量范围：0～25mm，25～50mm，……125～150mm6档

③ 杠杆千分尺:可绝对测量也可相对测量，如图

分度值：0.005mm，0.002mm两种

测量范围：0～25mm，25～50mm，……75～100mm

2.2测孔千分尺：测量内径、槽宽、两端面或两内圆弧面之间的距离等内尺寸

① 内侧千分尺：测量精度较外径千分尺，分度值0.01mm

测量范围：5～30mm、25～50mm、50～75mm

② 内径千分尺：测量精度较外径千分尺，分度值：0.01mm

测量范围：50～175mm、75～575mm、100～1100mm等，

最大可达5000mm

③ 三爪千分尺：使用最方便，精度高，分度值：0.001mm、0.005mm、0.01mm

测量范围：6～8mm、8～10mm、……、17～20mm、20～25mm、

25～30mm、……40～50mm、50～60mm等

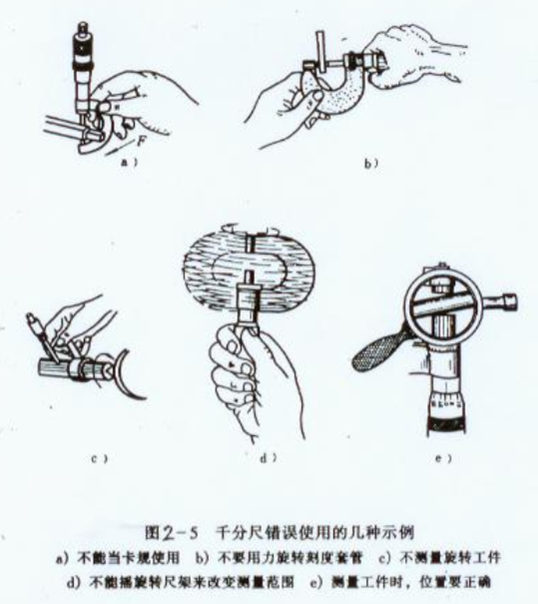

使用注意事项

1.使用前要认真检查周期检定证书是否有效和外观质量以及各部位的相互作用是否良好可靠。

2.使用外径千分尺时，一般用手握住隔热装置。如果手直接握住尺架，就会使千分尺和工件温度不一致而增加测量误差。在一般情况下，应注意外径千分尺和被测工件具有相同的温度。

3.当千分尺的两个测量面与被测表面快接触时，就停止旋转微分筒，而改旋转测力装置，使两接触面与被测面相接触，等到发出“咔咔”的响声后，即可进行读数。

4.千分尺测量轴的中心线要与工件被测长度方向相一致，不要歪斜。

5.千分尺测量面与被测工件相接触时，要考虑工件表面几何形状，特别对于圆柱形工件，应在不同的部位多测量几次，比较测量结果是否一致，如不一致，则说明有圆度误差。

6.在测量被加工的工件时，工件要在静态下测量，不要在工件转动或加工时测量，否则易使测量面磨损，测杆扭弯，甚至折断。

7.按被测尺寸调节外径千分尺时，要慢慢地转动微分筒或测力装置，不要握握住微分筒子挥动或摇转尺架，以致使精密测微螺杆变形。

8.使用后要对千分尺进行必要的保养，擦净油污、铁屑，如测量面接触水液，需用清洁汽油擦洗干净，（不可使用丙酮、酒精），然后在工作面涂上防锈油。不允许在千分尺固定套筒和微分筒之间注入煤油、酒精、机油或凡士林等。微分类量具放入量具盒前应使两测量面保持一定缝隙，以防测量面锈蚀。

9.单手操作千分尺的方法：左手拿住被测工件，右手的小指和无名指夹住尺架，食指和拇指慢慢旋转微分筒，待两测量面与被测面快要接触时，再旋转测力装置使两两测量面轻轻与被测面接触，当发出“咔咔”声后，即可读数。也可以用右手的小指和无名指把尺架压向掌心，食指和拇指旋转微分筒进行测量。由于食指和拇指够不着测力装置，所以不旋转测力装置进行测量，测力的大小凭手指的感觉来控制。

使用方法及手势

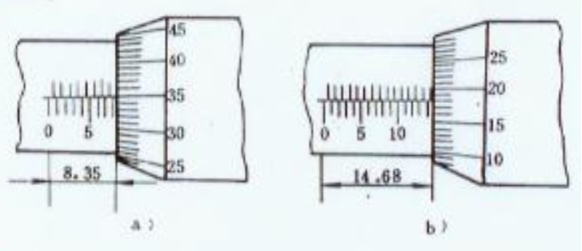

读数方法

外径千分尺的刻微螺杆的螺距为0.5毫米。当活动套筒转一周时，测微螺杆移动0.5毫米，当活动套管转一格时，测微螺杆就移动0.01毫米，即千分尺的测量精度为0.01毫米。

外径千分尺的读数可以分为三步：

1.读出固定套筒上露出刻度线的毫米数和半毫米数。

2.读出活动套筒上与固定套筒上基准线对齐的读数，并估读不足半毫米的数字。

3.把两个读数加起来即为测得的尺寸。

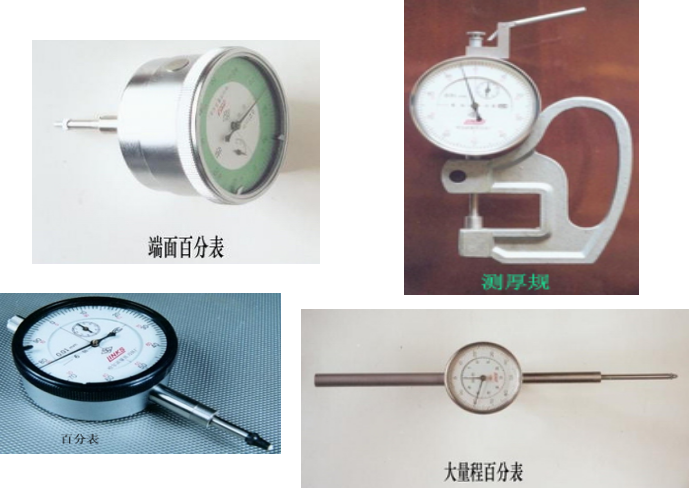

3.指示表

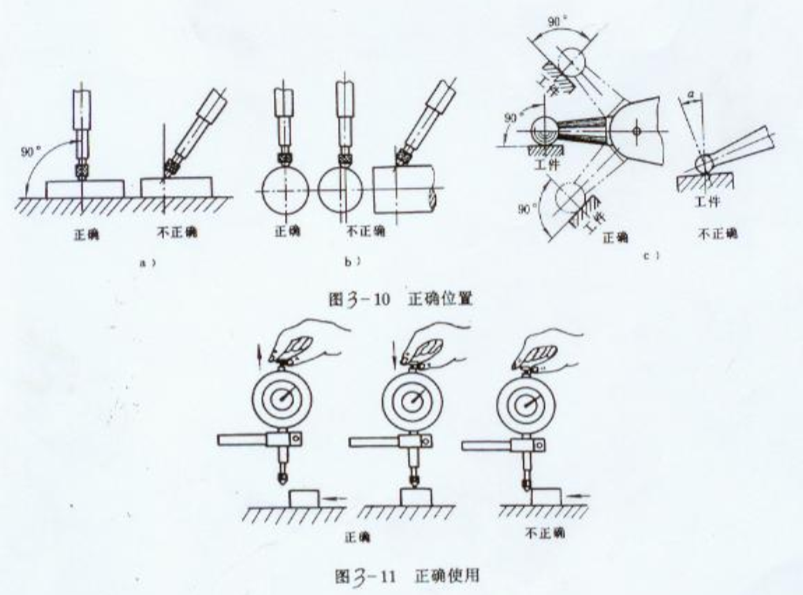

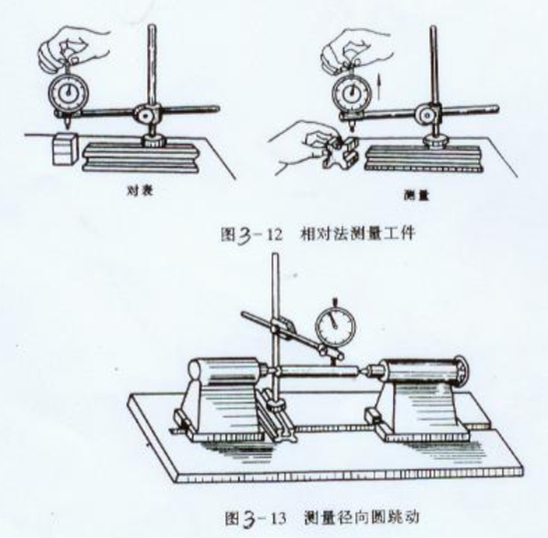

使用方法及手势
